Descripción del Producto:

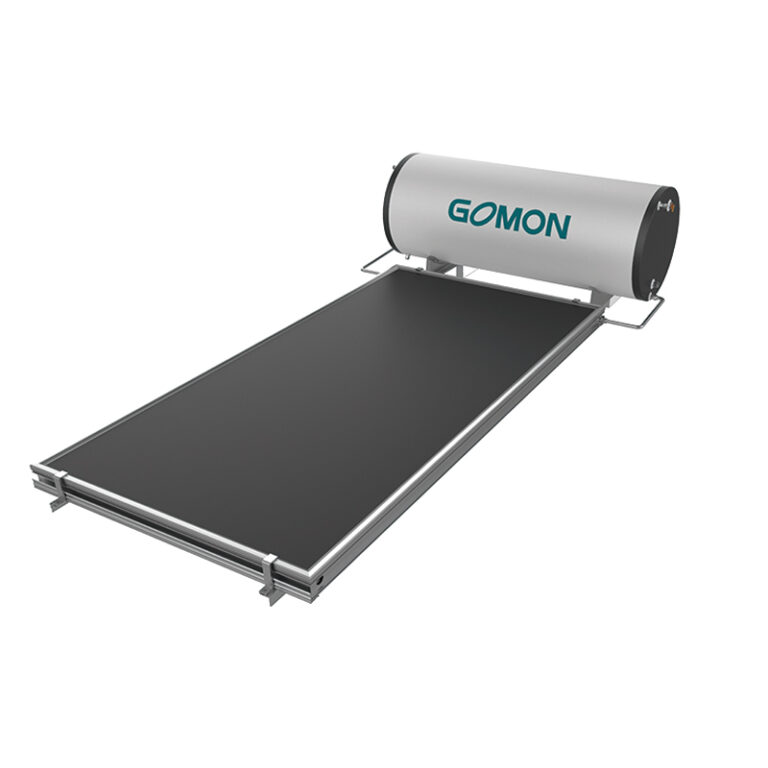

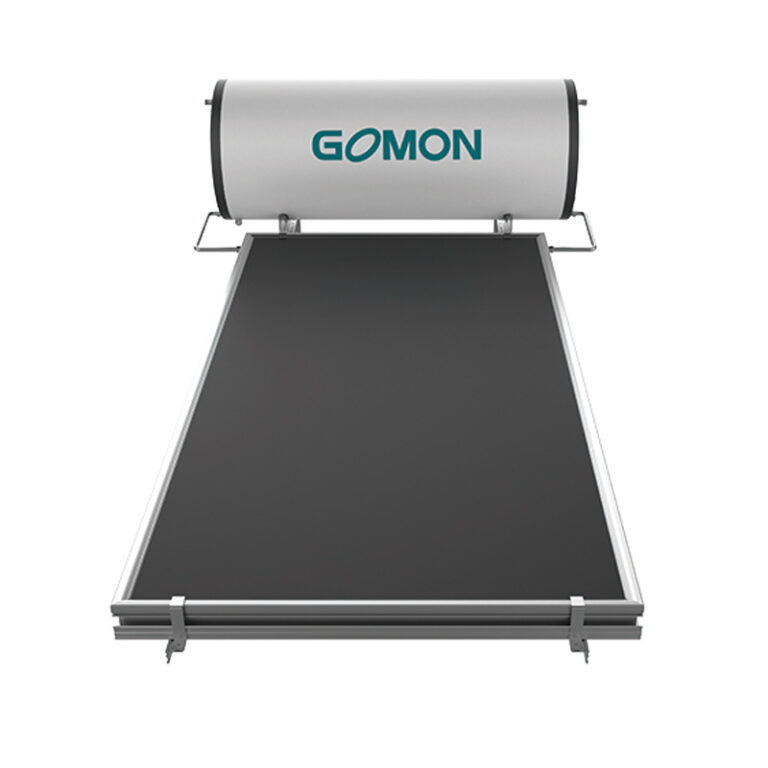

Se trata de un sistema presurizado, con tanque jacted y colecsolar de panel plano combinado. Lo llamamos calentde agua solar a presión de panel plano compacto.
Este sistema de circuito cerrado puede evitar la congelación y la escala. La solución de mezcla de agua y glicol calentdel colector fluye en el intercambide calor de la cáscara del tanque y luego regresa al colecdespués de calentar el agua doméstica.
Características del producto:
El interior del tanque de agua está recubierto de esmalte, lo que le confiere una alta resistencia a la corrosión y una gran capacidad de carga. Nuestros tanques de porcelana esmaltada cuentan con las certificaciones CE, WATERMARK, ETL, WRAS y EN12977-3.
Todo el sistema aprobado por SOLAR KEYMARK (EN 12976 estándar)
Absorbedor de titaniazul importado de Alemania con alta absortividad (95%) y baja pérdida de calor (5%). Tuberías de cobre libre de oxígeno de alta pureza de alta pureza como sistema de circulación con alta conductividad térmica, anti-corrosión de la presión de apoyo y una vida útil más larga. Vidrio solar templde bajo contenido de hierro como cubierta con un 92% de transmitancia. Nuestro colecsolar de panel plano solar aprobado por solar KEYMARK(EN12975 estándar)
Piezas de alta calidad:
Aprobada por la CE
Aprobada por Water Mark
Aprobado por la CE
Real Images and Details:
Parámetros técnicos:
Tanque de agua encamisada:
|
Capacidad del tanque |
100L |
150L |
200L |
250L |
300L |
|
Diámetro exterior del tanque (mm) |
Φ540 |
Φ540 |
Φ540 |
Φ540 |
Φ540 |
|
Diámetro interior del tanque (mm) |
Φ440 |
Φ440 |
Φ440 |
Φ440 |
Φ440 |
|
Material del tanque interior |
Acero BTC340R (2,5 mm de espesor) |
||||
|
Intercambiador de calor |
Carcasa encamisada (1,8 mm de espesor) |
||||
|
Revestimiento del tanque interior |
Esmalte de porcelana (0,5 mm de espesor) |
||||
|
Material del tanque exterior |
Color acero (0,5 mm de espesor) |
||||
|
Material aislante |
Espuma rígida de poliuretano |
||||
|
Espesor del aislamiento |
50mm |
||||
|
Presión de operación |
6bar |
||||
|
Protección contra la corrosión |
ánodo de magnesio |
||||
|
Elemento eléctrico |
Incoloy 800 (2,5 kW, 220 V) |
||||
|
Termostato ajustable |
30℃~75℃ |
||||
|
Válvula TP |
7 bar, 99 ℃ (marca de agua aprobada) |
||||
Colector solar de panel plano:
|
Dimensión |
2000*1000*80mm |
2000*1250*80mm |
|
|
Superficie bruta |
2m2 |
2.5m2 |
|
|
Área de apertura |
1.85m2 |
2.35m2 |
|
|
Absorbedor |
Placa de aluminio |
Placa de aluminio |
|
|
Material |
Alemania Titanio azul |
Alemania Titanio azul |
|
|
Recubrimiento selectivo |
Absortividad |
≥95% |
≥95% |
|
Emisividad |
≤5% |
≤5% |
|
|
Tubos de cabecera |
Cobre (¢ 22*0,8mm)/(¢ 25*0,8mm) |
Cobre (¢ 22*0,8mm)/(¢ 25*0,8mm) |
|
|
Tubos Riser |
Cobre (¢ 8*0,6mm)/(¢ 10*0,6mm) |
Cobre (¢ 8*0,6mm)/(¢ 10*0,6mm) |
|
|
Placa de cubierta |
Material |
Vidrio templado bajo en hierro |
Vidrio templado bajo en hierro |
|
Transmitancia |
≥92% |
≥92% |
|
|
Marco |
Aleación de aluminio |
Aleación de aluminio |
|
|
Placa base |
Chapa galvanizada |
Chapa galvanizada |
|
|
Aislamiento base |
Lana de vidrio |
Lana de vidrio |
|
|
Aislamiento lateral |
EPDM |
EPDM |
|
|
Presión máxima de ensayo |
1,4 MP |
1,4 MP |
|
|
Presión máxima de trabajo |
0,7MP |
0,7MP |
|
Cómo funciona:
El sistema funciona según el principio de termosifón, lo que significa que la transferencia de calor se produce completamente por convección natural, sin bombas ni unidades de control. El fluido solar calentado en el colector asciende y transfiere el calor a través de una carcasa encamisada de alta eficiencia. Se utilizan absorbedores de arpa de alta selectividad para garantizar el máximo rendimiento solar posible en este sistema.
