Descripción del Producto:

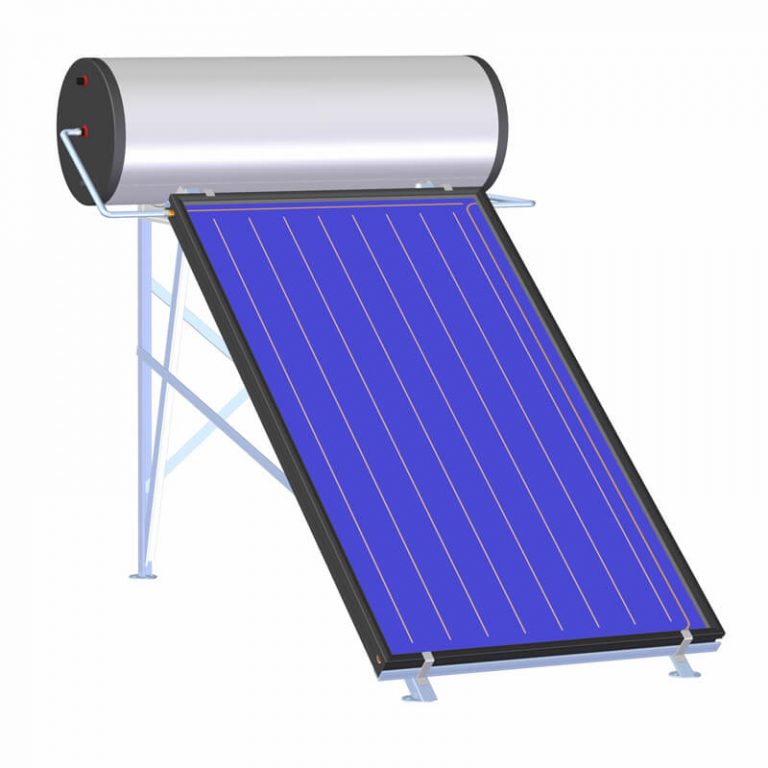

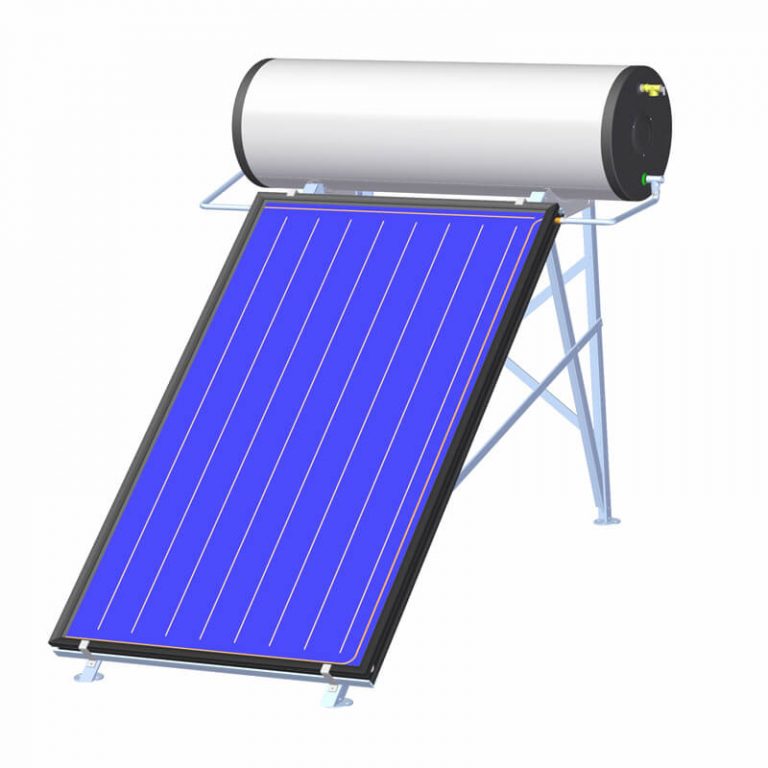

Se trata de un sistema presurizado, con tanque directo y colector solar de panel plano combinados. Lo llamamos calentador de agua solar presurizado de panel plano compacto.
Los sistemas de circuito abierto son una forma sencilla y rápida de calentar agua. Son ideales para regiones de clima cálido, ya que funcionan directamente con agua potable. No se recomiendan en regiones donde la calidad del agua no es adecuada.
El interior del tanque de agua está recubierto de esmalte, lo que le confiere una alta resistencia a la corrosión y una gran capacidad de carga. Nuestros tanques de porcelana esmaltada cuentan con las certificaciones CE, WATER MARK, ETL, WRAS y EN12977-3.
Todo el sistema aprobado por SOLAR KEYMARK (norma EN 12976)
Absorbedor de titanio azul importado de Alemania con alta capacidad de absorción (95%) y baja pérdida de calor (5%). Tuberías de cobre libre de oxígeno de alta pureza como sistema de circulación, con alta conductividad térmica, resistencia a la corrosión y mayor vida útil. Vidrio solar templado con bajo contenido de hierro como cubierta con una transmitancia del 92%. Nuestro colector solar plano cuenta con la certificación SOLAR KEYMARK (norma EN12975).
Piezas de alta calidad:
Aprobada por la CE
Aprobada por Water Mark
Aprobado por la CE
Imágenes reales y detalles:
Parámetros técnicos:
Tanque de agua directo:
|
Capacidad del tanque |
100L |
150L |
200L |
250L |
300L |
|
Diámetro exterior del tanque (mm) |
Φ540 |
Φ540 |
Φ540 |
Φ540 |
Φ540 |
|
Diámetro interior del tanque (mm) |
Φ440 |
Φ440 |
Φ440 |
Φ440 |
Φ440 |
|
Material del tanque interior |
Acero BTC340R (2,5 mm de espesor) |
||||
|
Revestimiento del tanque interior |
Esmalte de porcelana (0,5 mm de espesor) |
||||
|
Material del tanque exterior |
Color acero (0,5 mm de espesor) |
||||
|
Material aislante |
Espuma rígida de poliuretano |
||||
|
Espesor del aislamiento |
50mm |
||||
|
Presión de operación |
6bar |
||||
|
Protección contra la corrosión |
ánodo de magnesio |
||||
|
Elemento eléctrico |
Incoloy 800 (2,5 kW, 220 V) |
||||
|
Termostato ajustable |
30℃~75℃ |
||||
|
Válvula TP |
7 bar, 99 ℃ (marca de agua aprobada) |
||||
Colector solar de panel plano:
|
Dimensión |
2000*1000*80mm |
2000*1250*80mm |
|
|
Área bruta |
2m2 |
2.5m2 |
|
|
Área de apertura |
1.85m2 |
2.35m2 |
|
|
Amortiguador |
Placa de aluminio |
Placa de aluminio |
|
|
Material |
Alemania Azul Titanio |
Alemania Azul Titanio |
|
|
Recubrimiento selectivo |
Absorción |
≥95% |
≥95% |
|
|
Emissivity |
≤5% |
≤5% |
|
Tubos de cabecera |
Cobre (¢ 22*0,8 mm)/(¢ 25*0,8 mm) |
Cobre (¢ 22*0,8 mm)/(¢ 25*0,8 mm) |
|
|
Tubos ascendentes |
Cobre (¢ 8*0,6 mm)/(¢ 10*0,6 mm) |
Cobre (¢ 8*0,6 mm)/(¢ 10*0,6 mm) |
|
|
Placa de cubierta |
Material |
Vidrio templado con bajo contenido de hierro |
Vidrio templado con bajo contenido de hierro |
|
|
Transmitancia |
≥92% |
≥92% |
|
Marco |
aleación de aluminio |
aleación de aluminio |
|
|
Placa base |
Placa galvanizada |
Placa galvanizada |
|
|
Aislamiento de base |
lana de vidrio |
lana de vidrio |
|
|
Aislamiento lateral |
poliuretano |
poliuretano |
|
|
Material de sellado |
EPDM |
EPDM |
|
|
Presión máxima de prueba |
1.4MP |
1.4MP |
|
|
Presión máxima de trabajo |
0.7MP |
0.7MP |
|
Cómo funciona:
El sistema funciona según el principio de termosifón y adopta el sistema de circulación agua-agua. La membrana de adsorción de calor de la placa plana absorbe el calor solar para calentar directamente el agua del colector de calor. El agua caliente se suministra a la parte superior del tanque de almacenamiento de agua caliente mediante la tubería de circulación, y el agua fría no calentada de la parte inferior fluye al colector de calor plano como complemento. A continuación, el agua fría se calienta y se suministra al tanque de almacenamiento de agua caliente. La circulación del agua se repite hasta que toda el agua del tanque alcanza la temperatura especificada.
